Статья - Датчики тензорезисторные весоизмерительные «колонного» типа: характеристики и особенности

Содержание

Особенности работы и преимущества тензорезисторных датчиков
Метрологические и технические характеристики весоизмерительных приборов
Схема подключения тензорезисторного датчика

Тензометрические датчики колонного типа — изделия, предназначенные для применения в автомобильных, железнодорожных, бункерных и прочих многотоннажных электронных весах, а также бункерных дозаторных системах взвешивания.

Особенности работы и преимущества тензорезисторных датчиков

Весоизмерительные тензорезисторные датчики исполняются в корпусе из нержавеющей стали. Устройства станут хорошим решением, если предстоит работать в производственных условиях, когда нужно иметь дело с эксплуатацией, модернизацией автомобильных весов или других измерительных установок. Кроме того, оборудование:

допускается использовать в агрессивных средах;
может быть рассчитано на высокие нагрузки, поэтому применяется бункерных и платформенных весах;
является высокоточным;
удобно фиксируется.

Конструкция тензодатчиков проста. Они имеют вид колонны с круглым или квадратным сечением. Срабатывают на сжатие оси колонны, которая реагирует на упругую деформацию. Она преобразуется в электрический сигнал и данные отображаются на весовом оборудовании (платформенных весах). То есть по сути оценивается измерение давления, оказываемого на весоизмерительный датчик.

Метрологические и технические характеристики весоизмерительных приборов

Чувствительный элемент подбирается в зависимости заданных характеристик и особенностей будущей эксплуатации. «Сибтензоприбор» предлагает несколько типов исполнения «колонных» тензодатчиков. Их характеристики приведены в таблицах.

Электронный весоизмерительный тензодатчик 4518

Характеристика	Значение
Максимальная нагрузка, т	20; 50
Класс точности по ГОСТ Р 8.726	С1; СЗ
Максимальное число поверочных интервалов, nmax (Emax/v)	1000; 3000
Минимальная статическая нагрузка, т	0
Значение поверочного интервала, v, кг	Emax/nmax
Номинальный относительный выходной сигнал при Emax, мВ/В	1.5
Номинальный выходной сигнал при Emin, % от Emax	2.5
Доля от пределов допускаемой погрешности весов (pLS)	0,7
Обозначение по влажности	СH
Напряжение питания, В	5 ...12
Входное сопротивление, Ом	380±2,0; 700±20,0; 1150±50,0
Выходное сопротивление, Ом	400±4,0; 700±4,0; 1150±4,0
Сопротивление изоляции, не менее, МОм	1000
Степень зашиты по ГОСТ 14254	IP68

Датчик весоизмерительный тензорезисторный «колонного» типа 9035

Применение тензодатчиков допустимо диапазоне температур от -50 до +50°C. Масса измерительного элемента 3,3 кг.

Чувствительный тензорезистор «колонного» типа 1909

Характеристика	Значение
Максимальная нагрузка, т	0,01; 0,015; 0,02; 0,025; 0,032; 0,04; 0,05; 0,063; 0,1; 0,125; 0,15; 0,2; 0,25; 0,4; 0,5; 0,6; 1,0
Класс точности по ГОСТ Р 8.726	С1
Максимальное число поверочных интервалов, nmax (Emax/v)	1000
Минимальная статическая нагрузка, т	0
Значение поверочного интервала, v, кг	Emax/nmax
Номинальный относительный выходной сигнал при Emax, мВ/В	2.0
Номинальный выходной сигнал при Emin, % от Emax	0.5
Доля от пределов допускаемой погрешности электронных весов (pLS)	0,7
Обозначение по влажности	СH
Напряжение питания, В	24
Входное электрическое сопротивление, Ом	760±4,0
Выходное сопротивление, Ом	800±8,0
Сопротивление изоляции, не менее, МОм	1000

Датчик веса способен работать при температуре -50 до +50°C, вес устройства 2,6 кг.

Тензорезисторный датчик 9035

Характеристика	Значение
Максимальная нагрузка, т	0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0
Класс точности по ГОСТ Р 8.726	С1; C3
Максимальное число поверочных интервалов тензорезисторных датчиков, nmax (Emax/v)	1000; 3000
Минимальная статическая нагрузка, т	0
Значение поверочного интервала, v, кг	Emax/nmax
Номинальный относительный выходной сигнал при Emax, мВ/В	1.5
Номинальный выходной сигнал при Emin, % от Emax	2.5
Доля от пределов допускаемой погрешности весов (pLS)	0,7
Обозначение по влажности	СH
Напряжение питания, В	5...12
Входное сопротивление, Ом	380±2,0
Выходное сопротивление тензорезистора, Ом	400±4,0
Сопротивление изоляции, не менее, МОм	1000
Степень зашиты по ГОСТ 14254	IP54

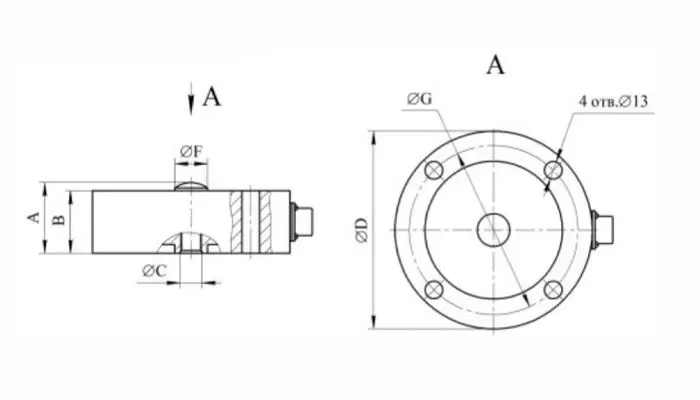

Измерительные приборы эксплуатируются при температуре -50 до +50°C. Доступные габаритные размеры и масса:

E max, T	А, мм	В. мм	С, мм	D, мм	Е, мм	F, мм	G, мм	Масса, кг
0,05; 0,1; 0,2; 0,5; 1,0; 2,0	52	46	М 16*1,5	145	13	24	124	4,1
5,0	60	50	М 27x1,5	165	1 3	40	148	5,8
10,0	70	60	М27х1г5	165	13	40	148	6,5

Датчик весоизмерительный тензорезисторный «колонного» типа 4126

Характеристика	Значение
Максимальная нагрузка, т	10; 20; 50; 100; 150; 200
Класс точности по ГОСТ Р 8.726	С1
Максимальное число поверочных интервалов тензорезисторных датчиков, nmax (Emax/v)	1000;
Минимальная статическая нагрузка, т	0
Значение поверочного интервала, v, кг	Emax/nmax
Номинальный относительный выходной сигнал при Emax, мВ/В	1.5
Номинальный выходной сигнал при Emin, % от Emax	5
Доля от пределов допускаемой погрешности весов (pLS)	0,7
Обозначение по влажности	СH
Напряжение питания, В	5...12
Входное сопротивление, Ом	380±2,0
Выходное сопротивление тензорезистора, Ом	400±4,0
Сопротивление изоляции, не менее, МОм	1000
Степень зашиты по ГОСТ 14254	IP68
Рабочая температура	-50 до +50°C.

Габаритные размеры и масса

E max, T	А, мм	В. мм	С, мм	D, мм	Е, мм	R, мм	Масса, кг
10	65	41	116	73	18,5	60	1/3
20	75	47	123	89	27,5	70	1,5
50	90	52	140	100	44,5	100	2,4
100	110	62	160	120	64,5	110	4,5
150	124	66	180	140	74,5	140	6,0
200	140	72	200	160	84,5	160	8,5

Схема подключения тензорезисторного датчика

Подключение тензодатчика осуществляется с кабельным выводом или кабельным разъемом.

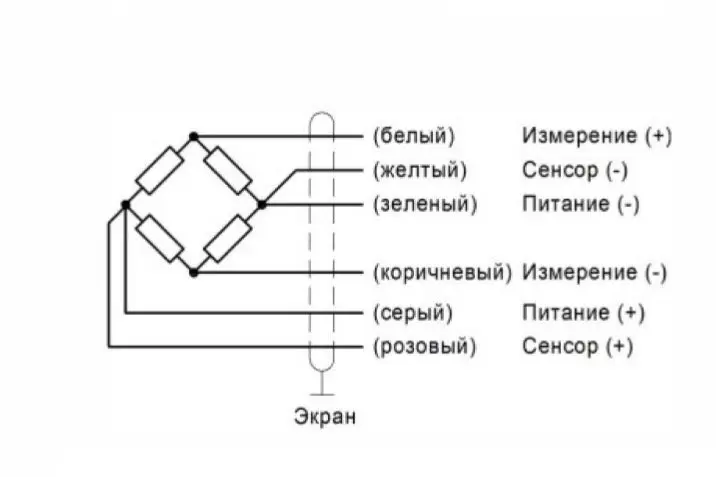

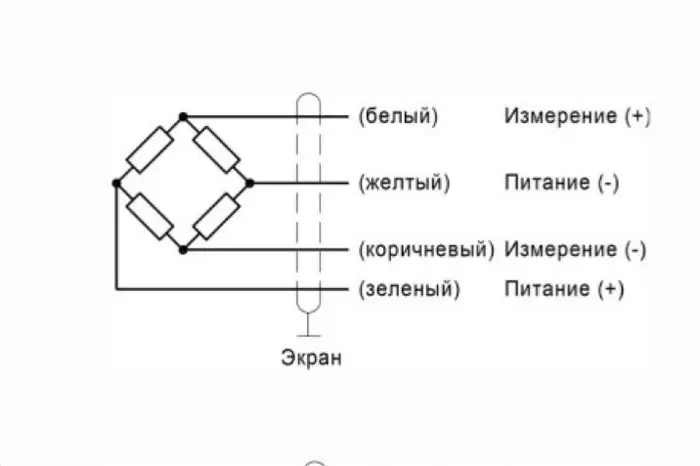

Схема подключения электронных тензодатчиков с кабельным выводом:

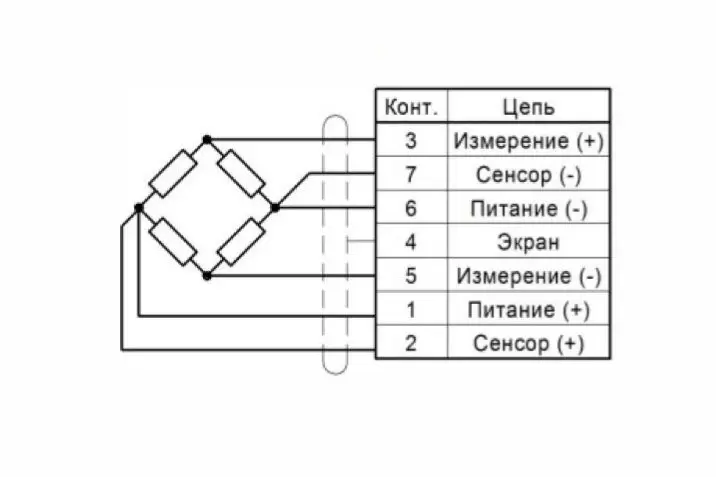

Подключение весоизмерительного оборудования с кабельным разъемом:

Средний срок службы оборудования в системе бункерных, платформенных весов или измерительного оборудования другого типа составляет 10 лет, реализуется с гарантией 12 месяцев. Если вы планируйте внедрение тензометрического оборудования в весоизмерительную систему, но требуется консультация специалиста и более подробная информация об устройствах, воспользуйтесь онлайн-формой связи на нашем сайте.
